[Azure Network] VNET Peering 구성 및 테스트 #1

Azure 에서 서로 다른 대역의 VNET 간 통신이 필요할 경우 Peering 을 통해 연결이 가능합니다.

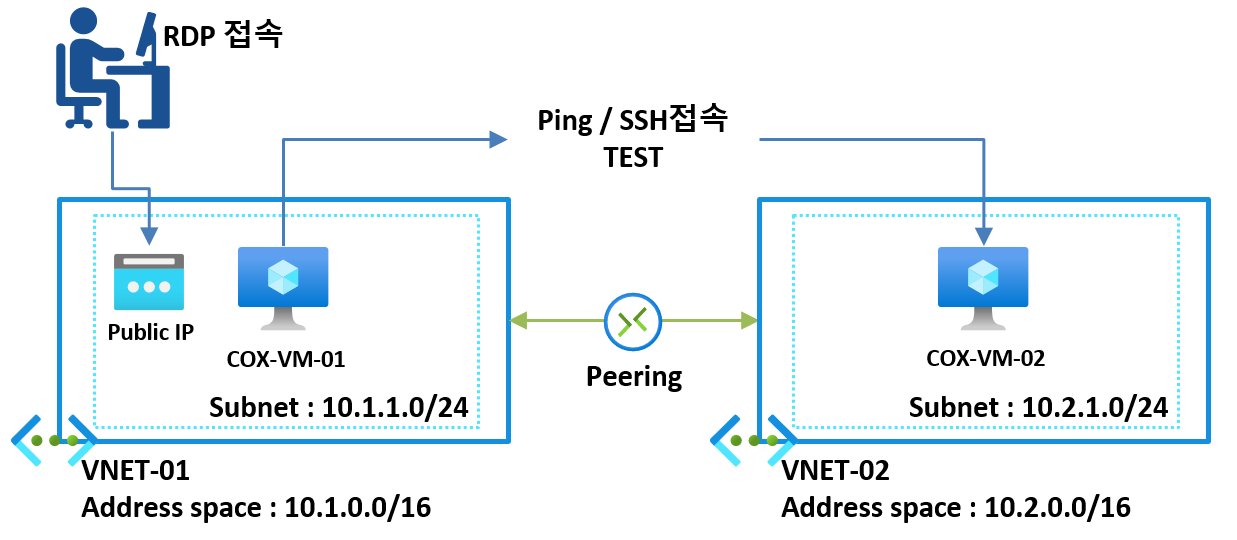

아래는 피어링 예시 아키텍처와 TEST 구성 방법입니다.

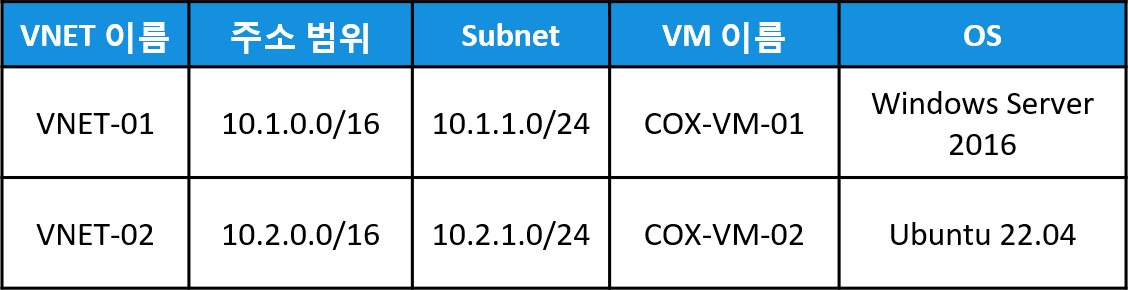

아래 링크를 참고하여, 다음 표에 나와 있는 가상 네트워크와 가상 머신을 생성하십시오.

[Azure Network] Azure Portal 에서 VNET 생성하기 #1

[Azure Network] Azure Portal 에서 VNET 생성하기 #1

[Azure Computing] Virtual Machine (VM) Ubuntu 22.04 배포하기 #1

[Azure Computing] Virtual Machine (VM) Ubuntu 22.04 배포하기 #1

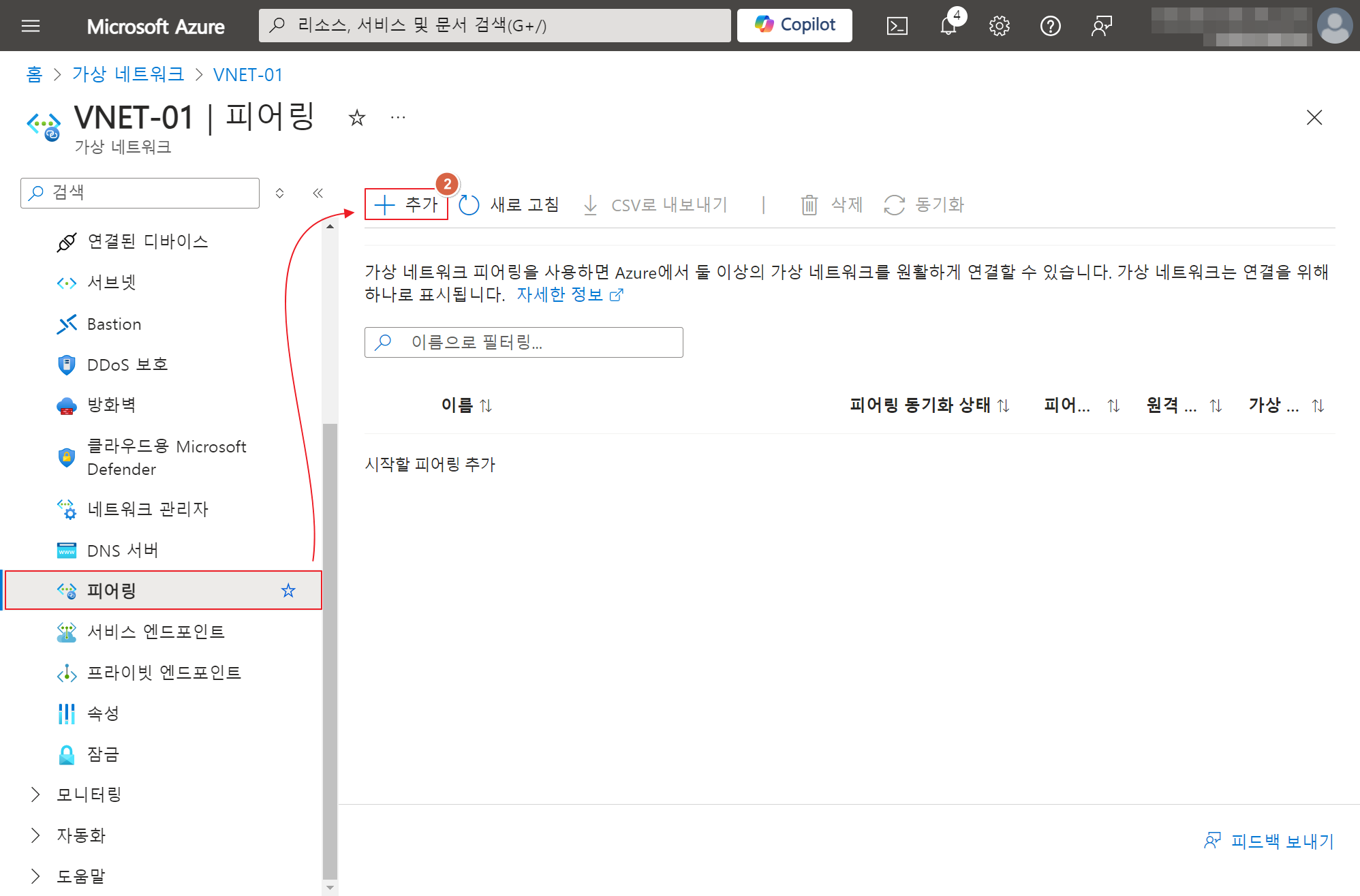

1. Peering 연결 진행

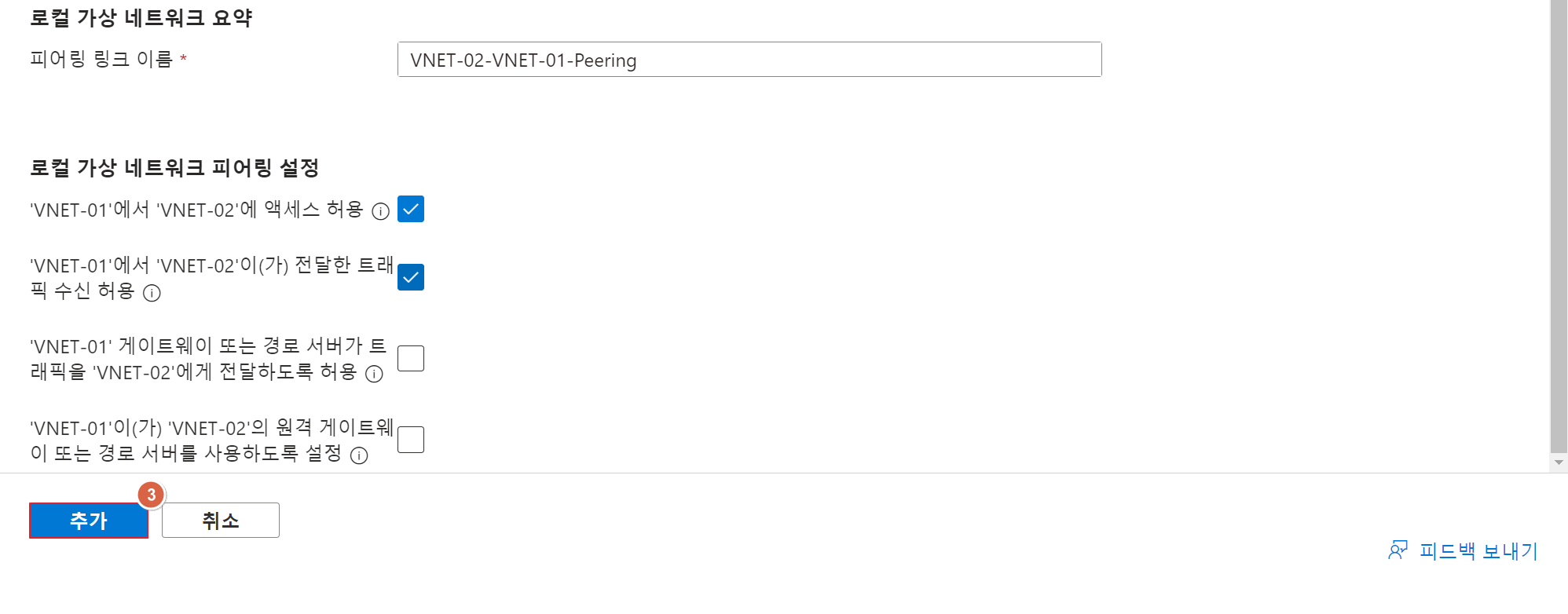

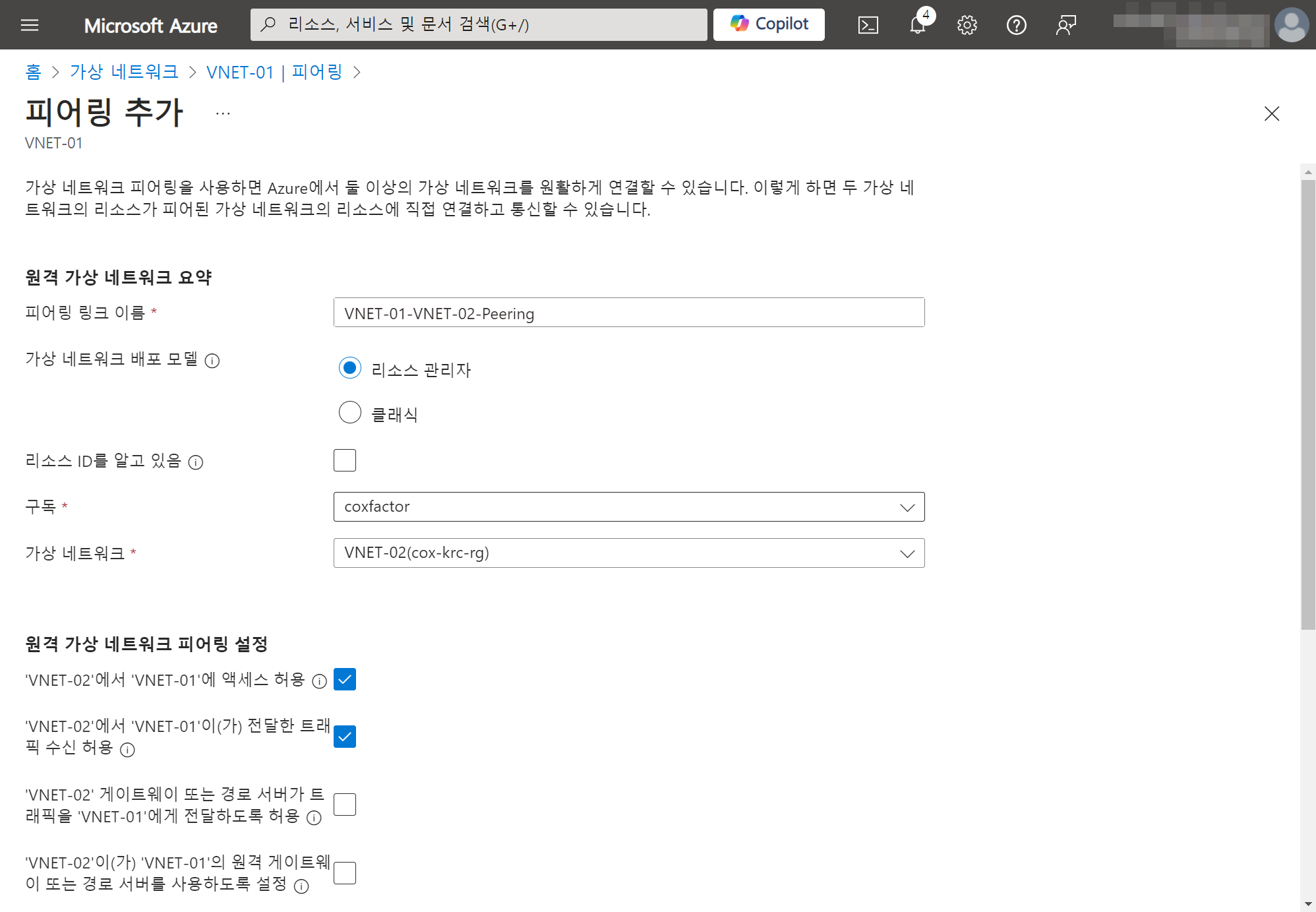

피어링된 가상 네트워크에서 액세스 허용
이 옵션을 활성화하면, 피어링된 두 가상 네트워크 간의 리소스(VM, 데이터베이스 등) 사이에 상호 통신이 가능해집니다.
한 VNet에 있는 가상 머신이 다른 VNet의 리소스에 접근할 수 있게 됩니다.

피어링된 가상 네트워크에서 전달한 트래픽 허용
이 옵션을 활성화하면, 피어링된 네트워크에서 수신한 트래픽을 다른 네트워크로 전달할 수 있습니다.
이를 통해 복잡한 네트워크 경로 설정이 가능합니다.

피어링된 가상 네트워크 게이트웨이 또는 경로 서버가 트래픽을 전달하도록 허용
이 옵션을 사용하면, 피어링된 네트워크의 게이트웨이나 경로 서버가 다른 네트워크로 트래픽을 전달할 수 있습니다.
이를 통해 VPN 게이트웨이 또는 ExpressRoute 게이트웨이를 공유하여 트래픽을 외부 네트워크로 라우팅할 수 있습니다.

피어링된 가상 네트워크의 원격 게이트웨이 또는 경로 서버를 사용하도록 설정
이 옵션을 활성화하면, 피어링된 VNet의 게이트웨이를 공유해 사용할 수 있습니다.
예를 들어, VNet1이 VNet2의 게이트웨이를 통해 인터넷이나 온프레미스 네트워크로 트래픽을 라우팅할 수 있습니다.

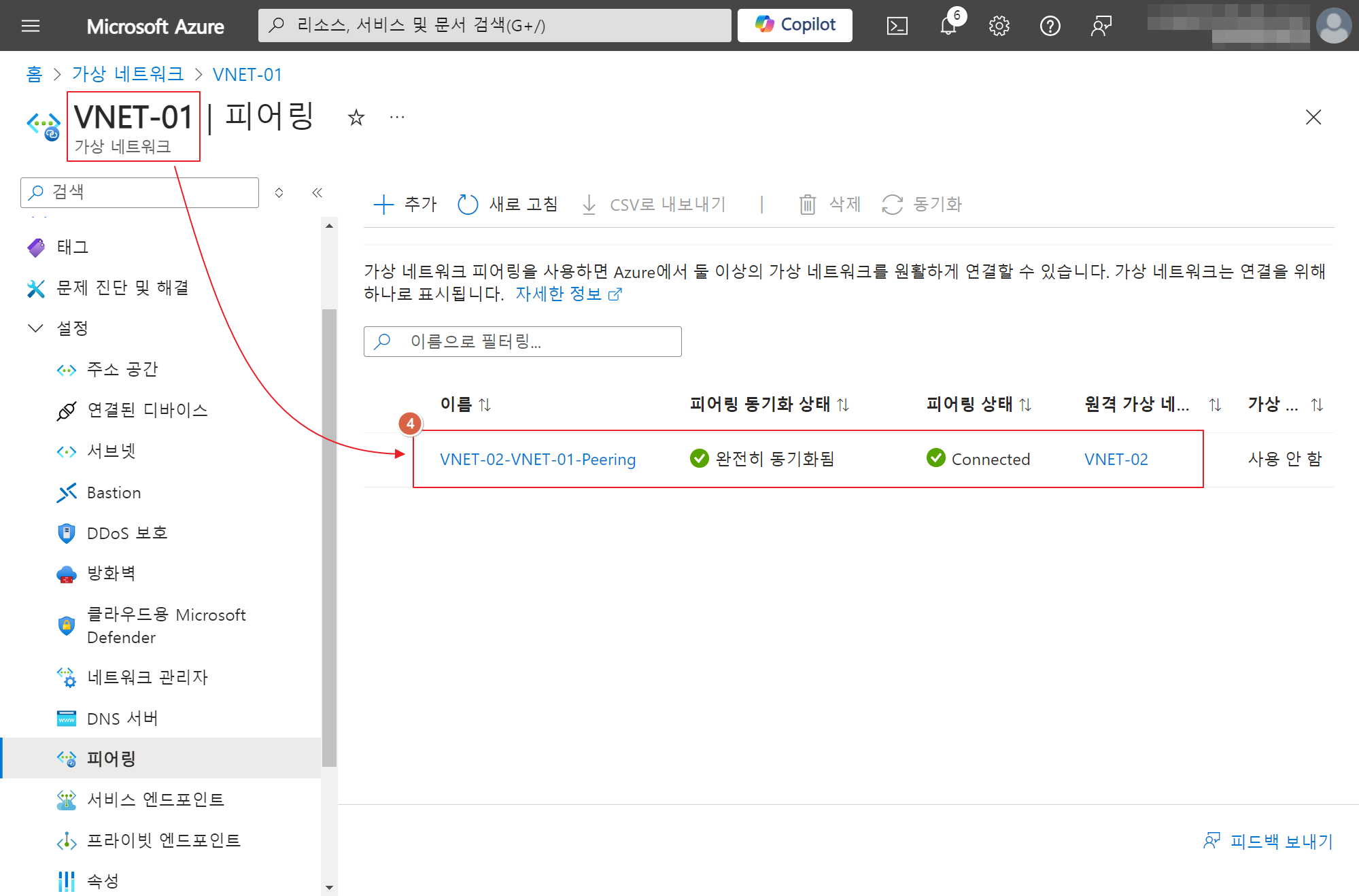

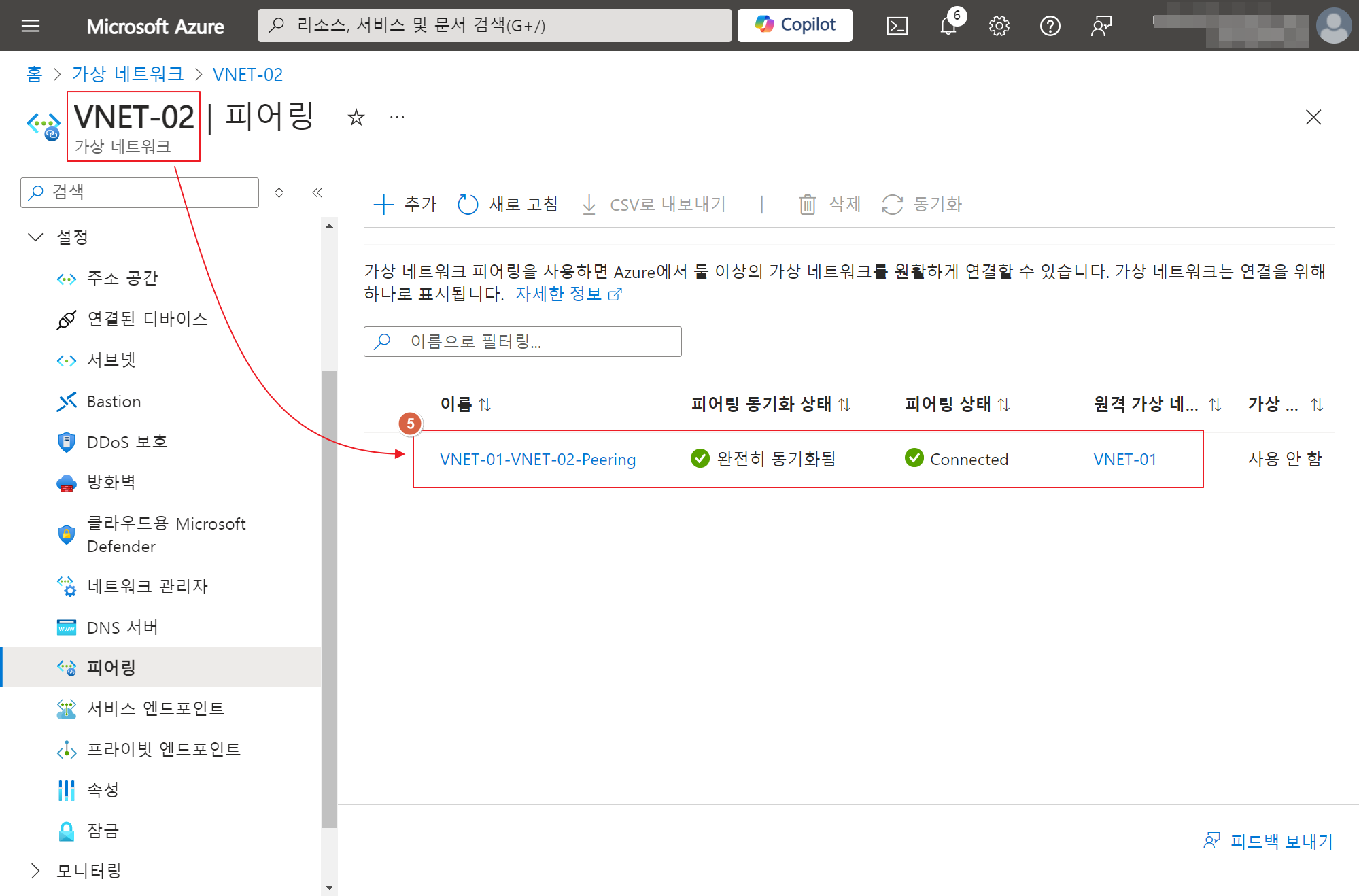

2. Peering 연결 확인

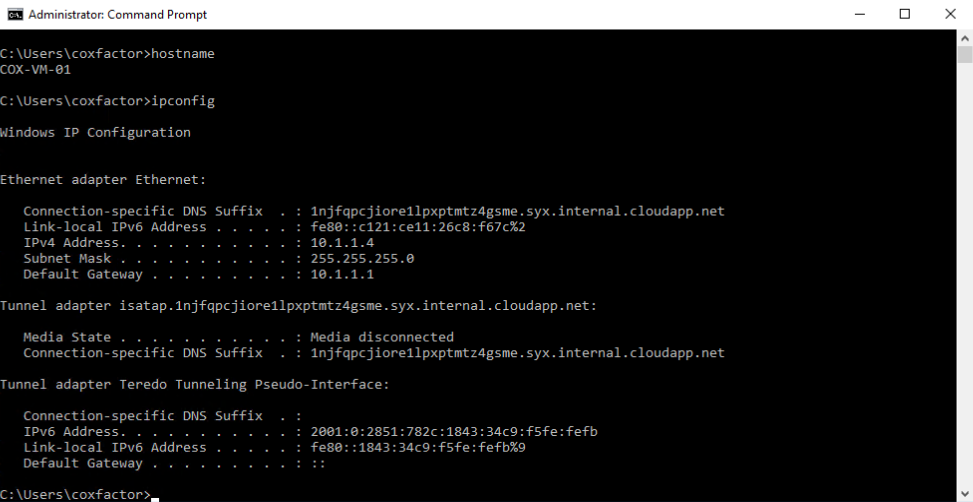

Hostname & IP 확인

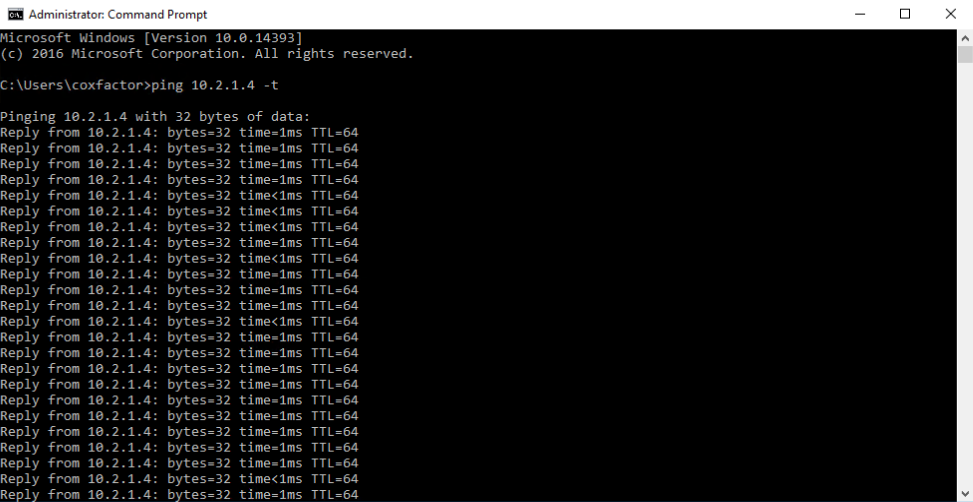

PING 확인

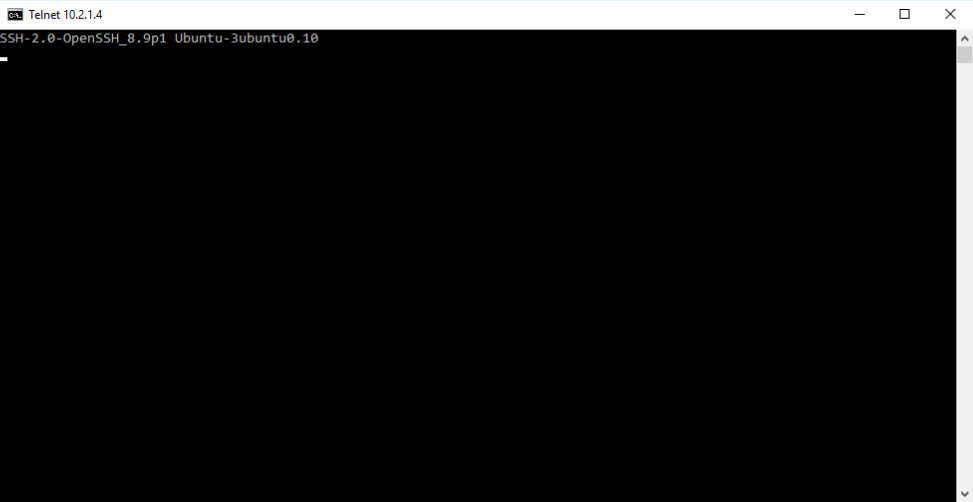

Telnet 으로 SSH Open 확인

통신 안됩니까? NSG 확인하고 오세요
